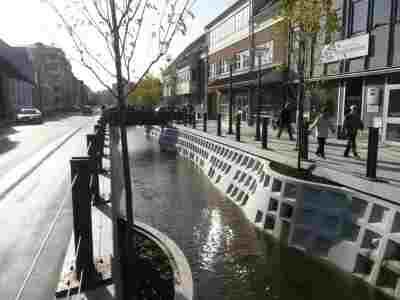

Betonelementerne udgør Mølleåens vægge og brinker.

Dobbeltkrumme betonelementer i å-løb

2D-tegninger blev til 3D-print og udgangspunkt for støbeforme til betonelementer

11-12-2008

Dragsholm Beton er eksperter i at udvikle og fremstille helt specielle betonelementer, hvilket var baggrunden for at entreprenørvirksomheden MT Højgaard A/S henvendte sig i forbindelse med en større landskabsarkitektonisk opgave i Vejle.


Her har Mølleåen siden 1200-tallet haft sit løb; om end den tilbage i 1932-38 blev rørlagt på grund af byvæksten. Imidlertid blev det i 2005 besluttet at
fritlægge dele af Mølleåen ved reetablering.


Reetableringen af den nu genåbnede Mølleå foregik bl.a. ved, at der i en gravet, forholdsvis lige kanal blev nedsat et antal betonelementer, der udgør Mølleåens vægge og brinker. Imidlertid har arkitekten designet et forløb, der medfører støbning af komplekse, dobbeltkrumme betonelementer – hvilket indebærer en række udfordringer i forbindelse med fremstilling af støbeformene.


”fortsættes…”- I forbindelse med udarbejdelse af vores 3D-tegninger kom vi i forbindelse med Model- og Effektfabrikken. De konverterede vores 2D-tegninger til 3D og fik gennem 3D-print visualiseret de udfoldninger, som de meget krumme forme medfører. Disse dannede grundlaget for den senere laserskæring af støbeformenes ståldele, fortæller direktør Henrik S. Nielsen, Dragsholm Beton.


Blandt Model- og Effektfabrikkens mangeartede kompetencer fremhæver Henrik S. Nielsen især medarbejdernes evne til at fokusere på potentielle problemer – inden de bliver til ”rigtige” problemer, og dermed langt mere kostbare at rette.


- Med deres 3D-modeller kan de identificere problemstillinger, der ellers ikke er synlige i 2D, og som vi ikke havde nogen klar fornemmelse af. Det er store betonelementer, og derfor har Model- og Effektfabrikken helt klart bidraget til at skabe større forståelse for kompleksiteten. Dette projekt er unikt komplekst i en grad, vi måske kun ser med flere års mellemrum, siger Henrik S. Nielsen.


Som analyseværktøj er 3D-visualisering intet mindre end fantastisk godt, fastslår Henrik S. Nielsen.

- At kunne fornemme og klart se hvordan tingene hænger sammen er fantastisk i sammenligning med ”flade” 2D-tegninger. Model- og Effektfabrikken er allerede en fast del af vores ”værktøjskasse”, når det handler om at skabe overblik over avancerede og komplicerede projekter, siger han.


Model- og Effektfabrikken

Virksomheden blev etableret i 2001, og består i dag af en tegnestue og et højteknologisk prototypeværksted. Virksomhedens medarbejdere består af 3D specialister, designere og dygtige håndværkere – alle med et talent og en passion for at løse komplekse opgaver.
Virksomheden anvender en bred vifte af specielle applikationer – herunder Solid Works, Rapid Form, One CNC, Visual Toolbox og mange flere, hvormed Model- og Effektfabrikken bliver i stand til at løse selv de mest komplicerede konstruktionsopgaver.
