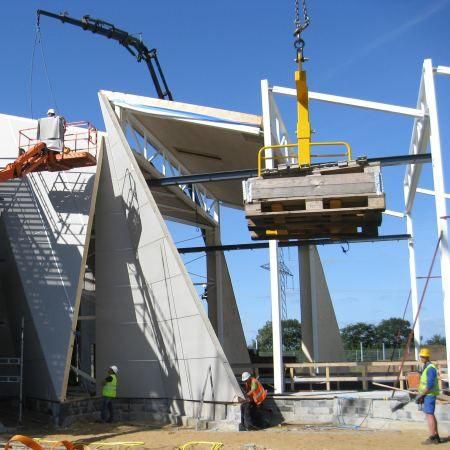

Et nærbillede af de karakteristiske "gæller" fra Taasinge Elementer under montage.

3D realiserer avancerede installationer

Den 20. september indvies et nyt GIS-anlæg ved Vejen, hvor arealkrævende friluftsstationer ved brug af 3D erstattes af komprimerede anlæg i bygninger

17-09-2013

I forbindelse med etableringen og udformningen af pilotprojektet ved Vejen har Taasinge Elementer haft en stor andel i den endelige konstruktionsfase af byggeriet.

- Det har været en spændende og udfordrende opgave, hvor vi virkelig har fået lov til at sætte vores faglighed i spil. Designkonceptet er udviklet af arkitektfirmaet C.F. Møller, og vi har arbejdet med modeller i forskellige målestokke for at sikre os, at bygningens avancerede geometri ikke kom til at spænde ben for husets avancerede og højteknologiske installationer, siger Kenneth Lindberg Pedersen, der er ansvarlig for 3D-projekteringen hos Taasinge Elementer.

Erfaring kom til gode
Designet af bygningens specielle konstruktion er blevet modelleret i 3D. Den avancerede geometri kunne ikke gennemføres uden 3D, og her kom Taasinge Elementers mere end 10 års erfaring med 3D-projektering i høj grad projektet til gode, også i udviklingsfasen.
Dette var nødvendigt for at imødekomme arkitekternes specielle designkoncept med de mange skæve vinkler og for at sikre en høj præcision og små tolerancer i de færdige komponenter, så entreprenørens montage kunne forløbe problemfrit.

- Vi havde brug for en samarbejdspartner, der kunne overskue byggeriets kompleksitet, og det kunne Taasinge Elementer. Tegnestuens kunnen og knowhow kender vi fra tidligere samarbejde, og vi vidste, at de ville kunne løse opgaven. Projekteringsfasen har været meget kompleks og krævede stor indsigt og viden i forhold til 3D-modellering. Og man må sige, at Taasinge Elementer har løst opgaven til stor tilfredshed for både os og arkitekterne bag, siger Torben Lehn Kristensen, projektleder hos Jorton, der er hovedentreprenør på projektet.

Modeller i flere størrelser
Det er den ydre skal, der får bygningen til at adskille sig fra en standardhal og giver den en stærk visuel identitet. Det specielle design, opbygningen samt monteringen af de karakteristiske 12 m høje ”gæller” på bygningens facader får bygningen til at fremstå som én stor foldekonstruktion med et meget varieret lysindfald og et helt specielt indkig til det karakteristiske GIS-anlæg i bygningens hjerte.

- Der har været mange hensyn at tage i processen. Den meget tunge og komplekse geometri af gællerne krævede, at vi udformede modeller i størrelsen 1:15 og igen 1:5. Et valg, der forlængede processen og krævede tid, men også en beslutning, der gjorde, at projektet lykkedes for alle parter, siger Lauritz Rasmussen, Taasinge Elementer.

Taasinge Elementer har leveret ca. 1400 m2 shedtagselementer, ca. 600 m2 gavlelementer og ca. 1600 m2 "gæller" til projektet.
